Réalisation de maquettes d'un onduleur autonome 4 interrupteurs
| Lycée BELIN - VESOUL |
 |
Présentation des maquettes : Ces maquettes vont permettre l'étude expérimentale des onduleurs autonomes monophasés à 4 interrupteurs.
Caractéristiques : La maquette est alimentée par une alimentation continue régulée 24V.

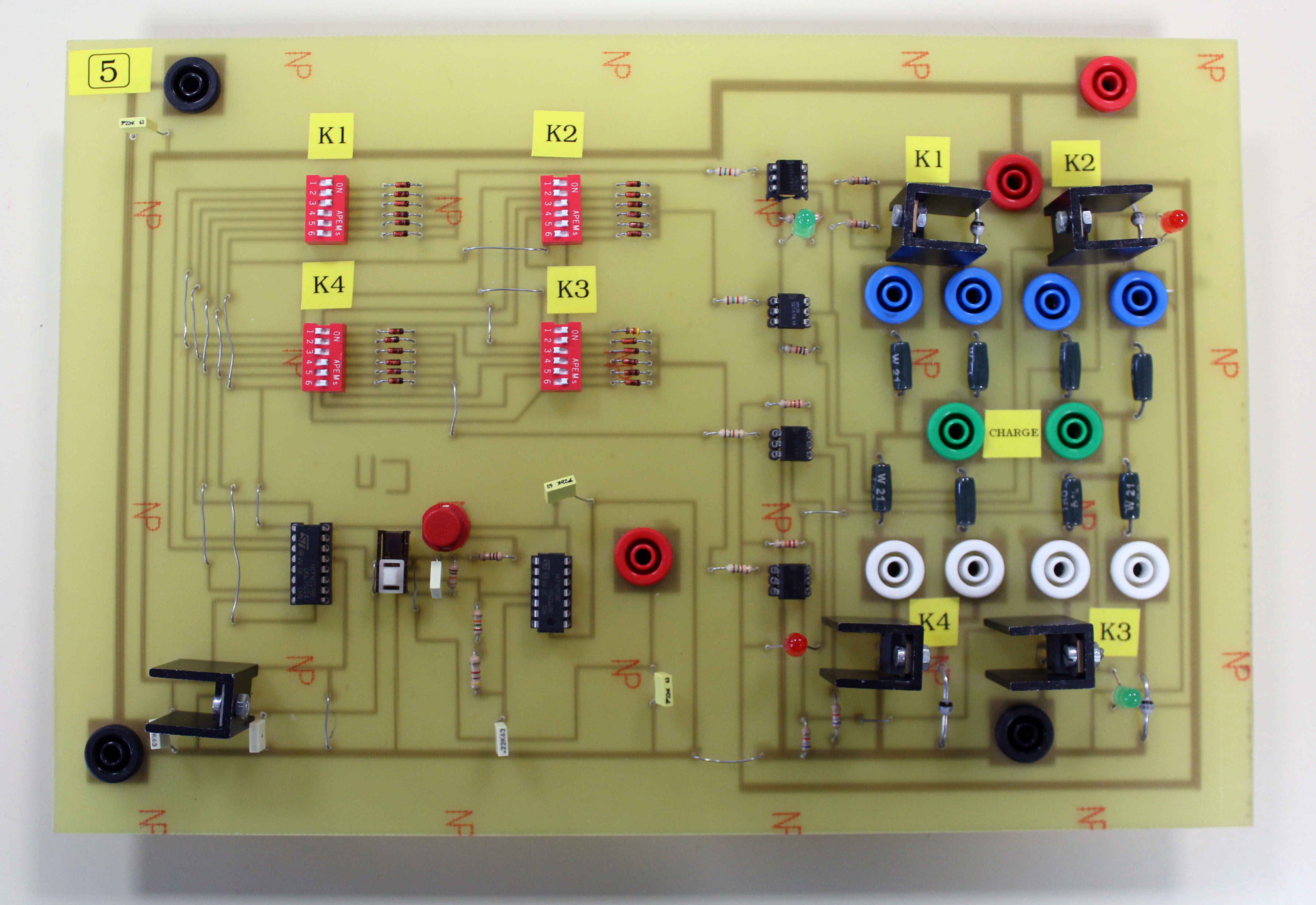

Elle possède 4 jeux d'interrupteurs à 6 positions (voir photo) permettant de séquencer la commande des interrupteurs sur 1/6 de période T de fonctionnement. Il sera alors possible de réaliser de la commande décalée. Le séquencage de l'ensemble est réalisé par une horloge issue d'un GBF, intégrée à la maquette (50Hz) ou générée par un interrupteur propre à la maquette.
Des résistances de visualisation ont été placées judicieusement afin de visualiser le courant dans les interrupteurs et les diodes de roue libre. |
 |
Schéma électrique - Documentation : La conception des maquettes a été confiée, selon un cahier des charges précis, à David CHANEZ alors professeur stagiaire de physique appliquée au lycée BELIN pour l'année scolaire 2010-2011.
Le rapport de stage de D.CHANEZ présenté ici permet d'appréhender dans sa globalité le fonctionnement de l'ensemble.
Circuit imprimé : Ce dernier a été réalisé au format normalisé d'une plaque d'epoxy 200x300 mm. Il est disponible à l'échelle 1:1 au format .jpg en cliquant ici Il est disponible à l'échelle 1:1 au format .pdf en cliquant ici
Pour l'implantation des composants, on se reportera à la photographie Haute Résolution de la maquette présentée ici |
 |
